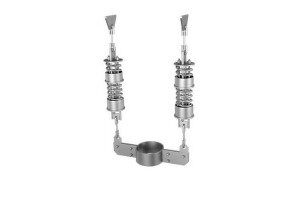

Подвески пружинные вертикальных трубопроводов ТС-690.00.000 купить в Екатеринбурге по низкой цене в компании Уникорн Групп.
| Обозначение | Наружный диаметр трубопровода Дн, мм | Теоретическая масса (без учета массы гладкой тяги поз.7) | Длина подвески (в свободном состоянии пружины) L, мм | Диаметр тяг d, мм | Допускаемая вертикальная нагрузка на пружину, кН (кгс) | Рабочая деформация пружины ʎ, мм |
|---|---|---|---|---|---|---|
| ТС-690.00.000 | 159 | 86.70 кг. | Lт+2380 | 16 | 5,24 (534) | 280 |
| ТС-690.00.000-01 | 219 | 97.00 кг. | Lт+2395 | 16 | 8,00 (816) | 280 |
| ТС-690.00.000-02 | 273 | 153.80 кг. | Lт+2550 | 20 | 16,34 (1666) | 280 |
| ТС-690.00.000-03 | 325 | 154.80 кг. | Lт+2550 | 20 | 16,34 (1666) | 280 |
| ТС-690.00.000-04 | 377 | 195.00 кг. | Lт+2650 | 20 | 19,66 (2005) | 280 |
| ТС-690.00.000-05 | 426 | 263.60 кг. | Lт+2745 | 24 | 26,34 (2686) | 280 |
| ТС-690.00.000-06 | 530 | 269.70 кг. | Lт+2745 | 24 | 26,34 (2686) | 280 |
| ТС-690.00.000-07 | 530 | 463.00 кг. | Lт+2995 | 30 | 48,60 (4955) | 280 |
| ТС-690.00.000-08 | 630 | 279.80 кг. | Lт+2745 | 24 | 26,34 (2686) | 280 |
| ТС-690.00.000-09 | 630 | 475.40 кг. | Lт+2995 | 30 | 48,60 (4955) | 280 |
| ТС-690.00.000-10 | 720 | 404.60 кг. | Lт+3010 | 30 | 32,60 (3325) | 280 |
| ТС-690.00.000-11 | 720 | 578.80 кг. | Lт+3100 | 36 | 58,45 (5960) | 280 |
| ТС-690.00.000-12 | 820 | 416.70 кг. | Lт+3010 | 30 | 32,60 (3325) | 280 |
| ТС-690.00.000-13 | 820 | 593.40 кг. | Lт+3100 | 36 | 58,45 (5960) | 280 |
| ТС-690.00.000-14 | 920 | 429.70 кг. | Lт+3010 | 30 | 32,60 (3325) | 280 |
| ТС-690.00.000-15 | 920 | 608.80 кг. | Lт+3100 | 36 | 58,45 (5960) | 280 |
| ТС-690.00.000-16 | 1020 | 655.20 кг. | Lт+3130 | 36 | 58,45 (5960) | 280 |
| ТС-690.00.000-17 | 1220 | 689.00 кг. | Lт+3130 | 36 | 58,45 (5960) | 280 |
| ТС-690.00.000-18 | 1420 | 713.00 кг. | Lт+3130 | 36 | 58,45 (5960) | 280 |
