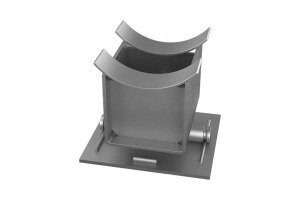

![Т19 Опоры однокатковые]()
| Обозначение |
Диаметр трубопровода Дн, мм |
Теоретическая масса |
Наибольшая вертикальная нагрузка, кгс (кН) |
Высота опоры до основания трубопровода H, мм |
Ширина плиты опорной B1, мм |
Длина плиты опорной L, мм |
Наибольшее перемещение трубопровода ∆, мм |
| Т19.01 |
194 |
12.32 кг. |
2200 (21,58) |
150 |
340 |
170 |
180 |
| Т19.02 |
194 |
18.79 кг. |
2200 (21,58) |
150 |
340 |
340 |
520 |
| Т19.03 |
219 |
12.12 кг. |
2200 (21,58) |
150 |
340 |
170 |
180 |
| Т19.04 |
219 |
18.49 кг. |
2200 (21,58) |
150 |
340 |
340 |
520 |
| Т19.05 |
273 |
11.66 кг. |
2200 (21,58) |
150 |
340 |
170 |
180 |
| Т19.06 |
273 |
17.95 кг. |
2200 (21,58) |
150 |
340 |
340 |
520 |
| Т19.07 |
325 |
33.86 кг. |
6000 (58,84) |
200 |
440 |
170 |
100 |
| Т19.08 |
325 |
44.11 кг. |
6000 (58,84) |
200 |
440 |
340 |
440 |
| Т19.09 |
377 |
33.44 кг. |
6000 (58,84) |
200 |
440 |
170 |
100 |
| Т19.10 |
377 |
41.79 кг. |
6000 (58,84) |
200 |
440 |
340 |
440 |
| Т19.11 |
426 |
32.80 кг. |
6000 (58,84) |
200 |
440 |
170 |
100 |
| Т19.12 |
426 |
43.40 кг. |
6000 (58,84) |
200 |
440 |
340 |
440 |
| Т19.13 |
480 |
48.00 кг. |
10000 (98,07) |
200 |
540 |
170 |
100 |
| Т19.14 |
480 |
63.32 кг. |
10000 (98,07) |
200 |
540 |
340 |
440 |
| Т19.15 |
530 |
47.40 кг. |
10000 (98,07) |
200 |
540 |
170 |
100 |
| Т19.16 |
530 |
62.58 кг. |
10000 (98,07) |
200 |
540 |
340 |
440 |
| Т19.17 |
630 |
46.81 кг. |
10000 (98,07) |
200 |
540 |
170 |
100 |
| Т19.18 |
630 |
61.79 кг. |
10000 (98,07) |
200 |
540 |
340 |
440 |
| Т19.19 |
720 |
81.95 кг. |
10000 (98,07) |
200 |
660 |
340 |
440 |
| Т19.20 |
820 |
81.09 кг. |
10000 (98,07) |
200 |
660 |
340 |
440 |
| Т19.21 |
920 |
88.68 кг. |
10000 (98,07) |
200 |
660 |
340 |
440 |
| Т19.22 |
1020 |
123.52 кг. |
20000 (196,13) |
200 |
860 |
340 |
440 |
| Т19.23 |
1220 |
125.36 кг. |
20000 (196,13) |
200 |
860 |
340 |
440 |
| Т19.24 |
1420 |
135.46 кг. |
24000 (235,36) |
200 |
860 |
340 |
440 |
